Vitrage - EI30

DIMENSION VITRAGE (largeur x hauteur)

• 2000 x 2840 *
• 2500 x 1500 **

TYPE DE VITRAGE

• Vitrage feuilleté 15 et 19 mm
• Vitrage isolant 1 face 15 et 19 mm
• Contre-face : nombreuses possibilités

SUPPORT DE POSE

• Béton armé densité 2200 Kg/m3, épaisseur a 200 mm
• Béton cellulaire densité >550 Kg/m3, épaisseur >150 mm
• Cloison légère
• Parois en béton et parpaings masse 1600Kg/m3 et une ép. > a 150 mm
• Intégration dans cloison vitrée

CARACTÉRISTIQUES TECHNIQUES

• Sens du feu indifférent
• Simple et double parclosage en acier de la série FUEGO LIGHT 60
• Fixations par boutons de parclose
• Jonction entre vitrages par bande par joints EPDM ou par un poteau pour jonction en ligne
• Vitrages en fond de feuillure par 2 calles d’assise

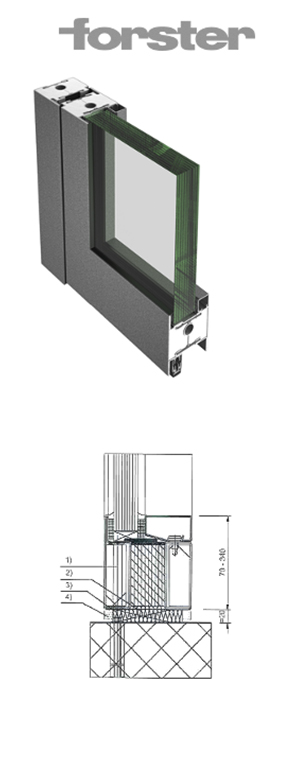

• Ossature en profilé acier de la série FUEGO LIGHT 60
• Assemblé par soudure des 2 profils acier
• Reliés par renfort en « I » et isolés par remplissage céramique
